함정용 통합기관제어시스템 ECS(Engineering Control System)
함정 통합 제어 시스템은 분산식 개방 구조(Distributed Open Architecture) 시스템으로 광섬유에 의한 통신 네트워크가 함 전반에 구성되어
주추진 계통, 전기 계통, 선택된 보기 계통 및 함정 재난 통제 계통의 감시 및 제어기능을 수행.
주추진 계통, 전기 계통, 선택된 보기 계통 및 함정 재난 통제 계통의 감시 및 제어기능을 수행.
시스템 라인업
선박의 각 기기에 대한 정보 표시 및 처리 / 추진기관의 운용, 통제, 관찰 기능 제공
* 콘솔 조립체란 ? 재난제어콘솔 구성품을 체결하며 외부충격으로부터 내부 구성품을 보호하는 조립체
* 콘솔 조립체란 ? 재난제어콘솔 구성품을 체결하며 외부충격으로부터 내부 구성품을 보호하는 조립체

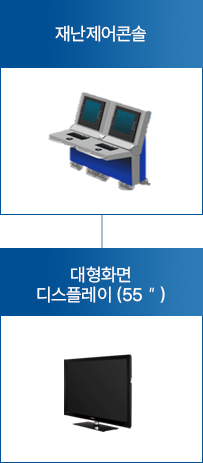

재난제어콘솔 [DCC]
재난통제계통과 관련된 센서를 감시하고 제어한다.

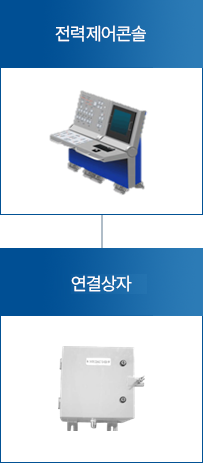

전력제어콘솔 [EPCC]
발전기계통 주 배전반 및 로드센터를 포함하는 함 전력 장치의 제어 및 감시임무를 수행한다.

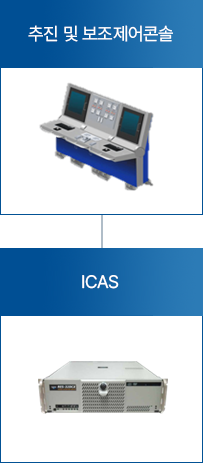

추진 및 보조제어콘솔 [PACC]
추진장치와 독립적인 보기류 및 추진보조장치 계통에 대한 감시 및 제어기능을 수행한다.

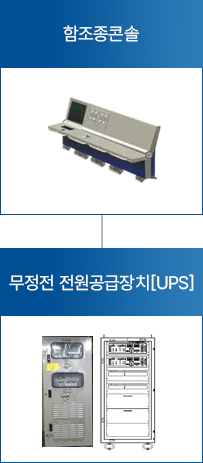

함조종콘솔 [SCC]
추진기관, 항해, 조타, 통신 및 재난상황을 모니터 및 제어한다.

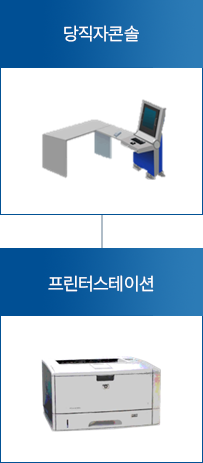

당직자콘솔 [SVC]
함상훈련(OBTS) 모드에서 교관용으로 사용된다.
로컬 작동 패널 [LOP]
로컬모드로 가스터빈 엔진을 비상정지 시킴으로서 재난통제기능을 수행한다.
보조 재난 통솔 콘솔 [SUB-DCC]
로컬모드로 가스터빈 엔진을 비상정지 시킴으로서 재난통제기능을 수행한다.
원격 작동패널 [ROP]
원격 작동기능을 가진 조립체로서 추진기관 운용을 별도의 조립체를 활용하여 운용 가능하도록 한다.

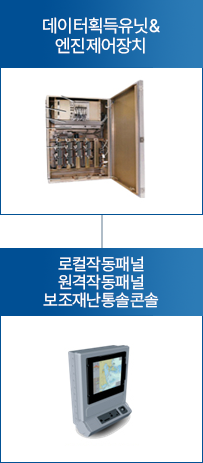

데이터획득유닛[DAU] , 엔진제어장치
선박(군함, 상선)내의 각종 센서로부터 수집된 데이터를 이용하여 기계장치를 제어 하는 장비. (제어 시스템의 심장에 해당되는 부분)
데이터획득유닛(DAU)
전기계통 및 보기계통에 대한 감시 및 제어기능을 수행한다. 신호를 측정하고 자료를 처리하여 EPCC, PACC등과 같은 콘솔, EC 및 DAU 상호간 자료를 송수신한다. 함 센서 및 엑츄에이터에 고정 배선식으로 직접 연결되며 타장치와는 직렬 통신으로 연결된다.
엔진제어장치 조립체
추진계통에 대한 감시 및 제어기능을 수행한다. 신호를 측정하고 자료를 처리하여 EPCC, PACC등과 같은 콘솔, DAU 및 EC 상호간 자료를 송수신한다. 함 센서 및 엑츄에이터에 고정 배선식으로 직접 연결되며 타장치와는 직렬 통신으로 연결된다.
추가장비
무정전 전원공급장치 [UPS]
선박 내 정전으로 인해 장비에 30분간 중단 없는 전원공급장치
육상연결상자
선박 / 해안 연결상자
ICAS
네트워크를 통한 진동 데이터 수집 및 분석장치
대형화면디스플레이(55”)
대형 TFT-LCD TV를 통한 ECS 프로그램 창을 표시하는 장치
프린터스테이션
운용자가 알람, 일자, 이벤트 기록 및 기타정보를 프린터 하는 장치
ECS
NETWORK

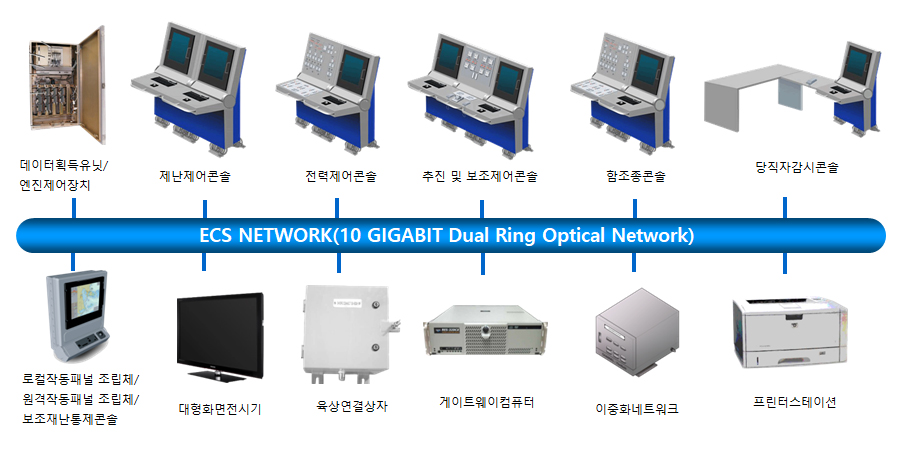

10 GIGABIT DUAL RING Optical Network
